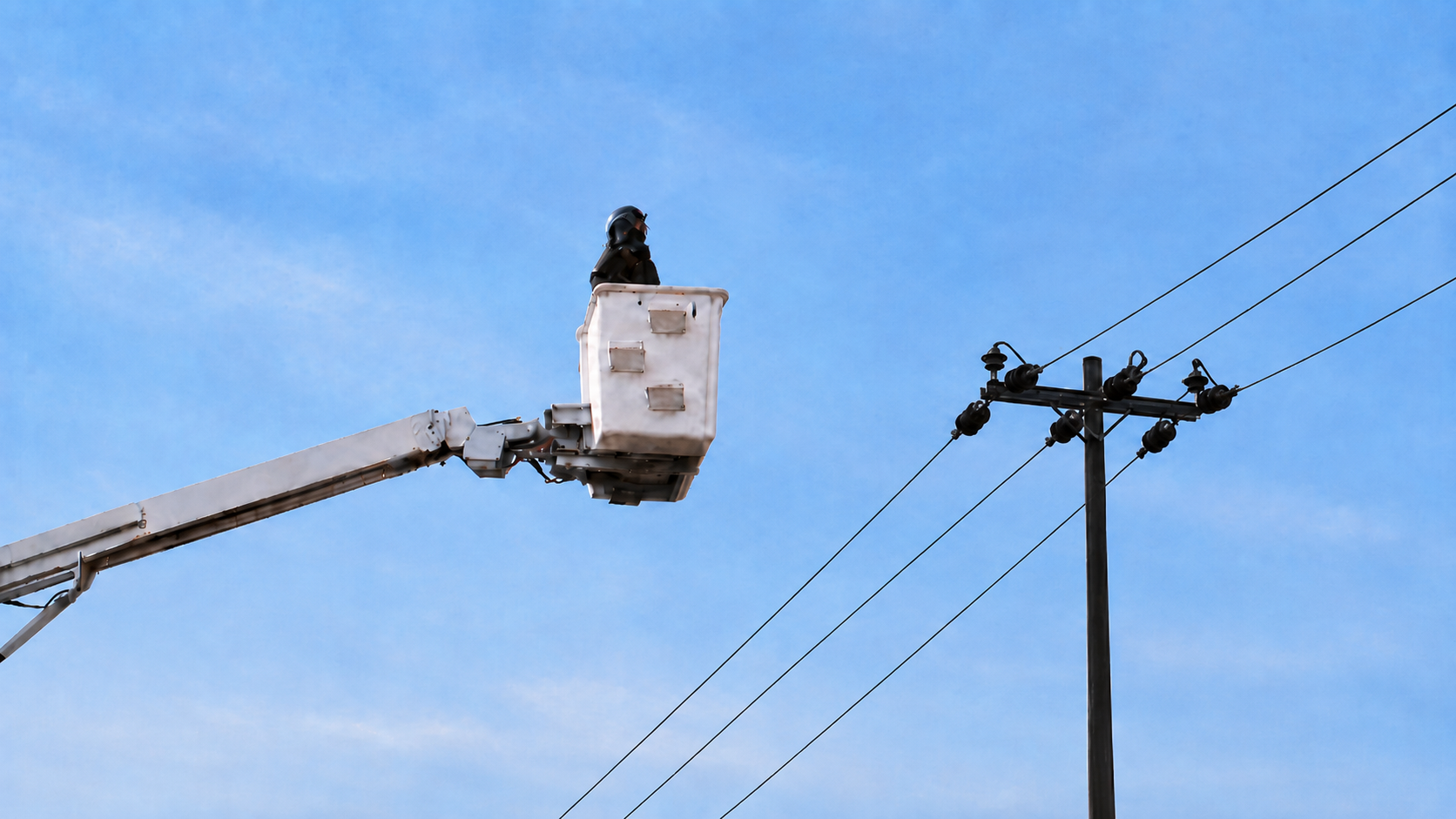

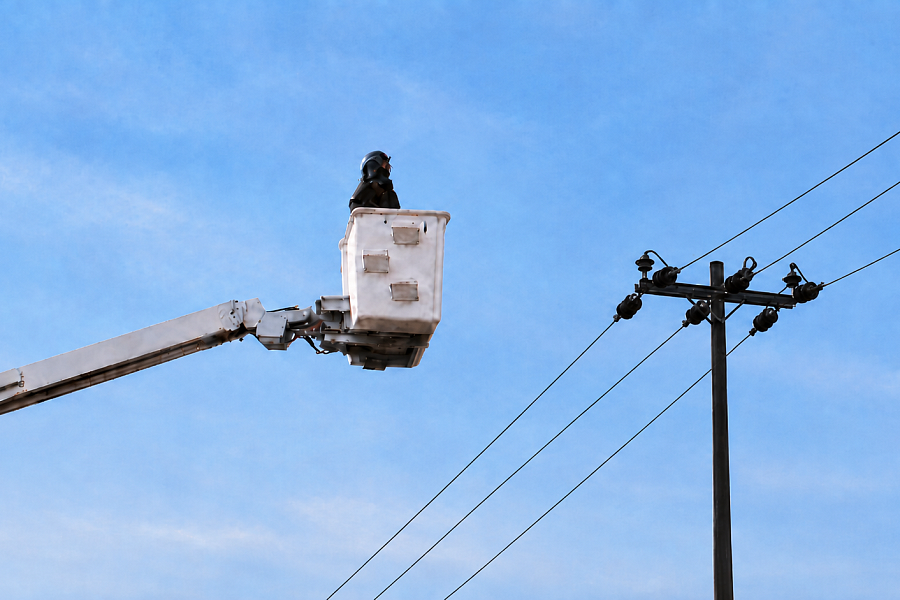

Меры безопасности подъёмников при работе под напряжением

Работа под напряжением позволяет обслуживать и ремонтировать линии электропередачи без прекращения электроснабжения потребителей. С помощью этой технологии выполняют подключение абонентов, замену отдельных элементов, обслуживание проводов и арматуры, установку защитных накладок и другие операции на действующих электроустановках.

Для подъёма электромонтёров к месту выполнения работ могут применяться специализированные автогидроподъёмники с изолирующим звеном и электроизолирующей рабочей платформой. Однако наличие такой техники само по себе не делает работу безопасной. Работа под напряжением относится к специальным работам и требует обученного персонала, наряда-допуска, технологической карты, исправных электрозащитных средств и строгого соблюдения выбранного метода работы.

Работа рядом с ЛЭП и работа под напряжением — не одно и то же

Необходимо различать два режима.

Работа вблизи действующей ЛЭП выполняется без намеренного приближения к токоведущим частям ближе установленных расстояний. Люди, стрела, люлька, инструменты и материалы должны оставаться за пределами опасной зоны.

Работа под напряжением, или РПН, предусматривает выполнение операций непосредственно на токоведущих частях либо на расстоянии менее обычного допустимого. В этом случае безопасность обеспечивается специальной технологией: изоляцией работника от земли, применением электрозащитных средств, изолирующего инструмента, защитных накладок и подъёмника соответствующего исполнения.

Обычный автогидроподъёмник нельзя считать предназначенным для РПН только потому, что его люлька изготовлена из композитного материала. Электрозащитные характеристики определяются конструкцией всей установки: изолирующим звеном стрелы, рабочей платформой, гидравлическими и электрическими системами, классом изоляции и результатами испытаний.

Краткий чек-лист мер безопасности подъёмников при работе под напряжением

Перед подъёмом люльки необходимо убедиться, что:

• оформлен наряд-допуск;
• утверждена технологическая карта или ППР;
• определён метод работы под напряжением;
• персонал имеет необходимые группы и допуски;
• подъёмник соответствует классу напряжения;
• действительны результаты технических и электрических испытаний;
• изолирующие поверхности очищены и осмотрены;
• площадка и выносные опоры устойчивы;
• подъёмник заземлён по предусмотренной схеме;
• определены рабочий сектор и траектория люльки;
• подготовлены электрозащитные средства;
• соседние части закрыты защитными накладками;
• работники закреплены страховочными привязями;
• обеспечена связь с оператором;
• погодные условия позволяют выполнять работу;
• рабочая и опасная зоны ограждены

Основные методы работы под напряжением

Действующие правила предусматривают несколько методов РПН. Выбор зависит от класса напряжения, конструкции линии и характера операции.

Метод в контакте

Работник касается токоведущей части через основные электрозащитные средства. Применяются диэлектрические перчатки соответствующего класса, изолирующий инструмент и защитные покрытия.Такой метод используется преимущественно на воздушных линиях и электрооборудовании напряжением до 1000 В.

Метод на расстоянии

Работник остаётся на безопасном расстоянии от токоведущих частей и выполняет операции с помощью изолирующих штанг, клещей и других приспособлений. Метод может применяться на электроустановках напряжением от 1 до 35 кВ включительно. При этом расстояние от незащищённых частей тела работника до проводов должно оставаться не менее нормативного.

Метод в изоляции

Работник изолируется одновременно от потенциала земли и от токоведущих частей. Для этого используются подъёмник с изолирующим звеном, диэлектрические перчатки и рукава, защитные накладки и другие электрозащитные средства соответствующего класса напряжения. Этот метод применяется в электроустановках до 35 кВ включительно.

Метод под потенциалом

Работник изолируется от земли, а его рабочая площадка и защитный комплект приводятся к потенциалу провода. Такие операции выполняются по специальным инструкциям, технологическим картам, проектам организации работ или ППР. Применяемый метод нельзя выбирать непосредственно на месте по усмотрению электромонтёра или оператора подъёмника. Он должен быть заранее определён утверждённой технологией.

Оформление и подготовка работ

Работы с применением подъёмных сооружений в действующих электроустановках проводятся по наряду-допуску. В нём указываются место, содержание и продолжительность работ, состав бригады, используемый метод работы под напряжением, условия безопасного размещения подъёмника и работники, ответственные за организацию процесса.

Работы без снятия напряжения в электроустановках выше 1000 В, а также ремонт воздушных линий независимо от напряжения должны выполняться по утверждённой технологической карте или проекту производства работ.

В документации необходимо определить:

• класс напряжения линии;
• метод выполнения РПН;
• модель и исполнение подъёмника;
• положение автомобиля относительно проводов;
• рабочий сектор стрелы;
• минимальные расстояния до токопроводящих частей;
• порядок установки защитных накладок;
• состав электрозащитных средств;
• способ связи между электромонтёрами и оператором;
• действия при отказе оборудования или аварийном отключении линии.

Самовольное расширение рабочей зоны или изменение технологии во время выполнения работ не допускается.

Требования к персоналу

Работа под напряжением относится к специальным работам. Сотрудник должен пройти обучение безопасным методам и приёмам работы, проверку знаний и получить соответствующую запись в удостоверении. В удостоверении указывается право выполнять РПН на электроустановках определённого класса напряжения. Отдельно подтверждается допуск к работе на высоте. Для работ на токоведущих частях ВЛИ 0,38 кВ бригада должна состоять минимум из двух работников:

• производителя работ с группой IV по электробезопасности;
• члена бригады с группой III.

Оба работника должны быть специально подготовлены к работе под напряжением и на высоте. Для других классов напряжения состав бригады и группы по электробезопасности определяются правилами, нарядом-допуском и утверждённой технологией. Машинисты и водители подъёмников, работающие в действующей электроустановке или охранной зоне ВЛ, должны иметь группу по электробезопасности не ниже II. Установка и работа подъёмника проходят под непрерывным надзором назначенного ответственного специалиста, имеющего требуемую аттестацию и группу не ниже IV.

Требования к автогидроподъёмнику

Для работы под напряжением применяют подъёмник, конструкция и электрозащитные характеристики которого соответствуют напряжению линии и выбранному методу работы.

Перед началом смены необходимо проверить:

• состояние изолирующего звена стрелы;
• отсутствие трещин, сколов и других повреждений люльки;
• чистоту и сухость изолирующих поверхностей;
• состояние гидравлических рукавов и соединений;
• исправность основных и аварийных пультов;
• работу ограничителей и блокировок;
• систему аварийного опускания;
• исправность выносных опор;
• наличие точек крепления страховочных систем;
• соответствие сроков технических и электрических испытаний.

Загрязнение, влага, токопроводящая пыль, повреждения покрытия и несанкционированный ремонт могут ухудшить электрозащитные свойства конструкции. На изолирующее звено и люльку нельзя устанавливать металлические детали, дополнительное оборудование, провода или крепления, не предусмотренные изготовителем. Любое изменение конструкции должно быть технически обосновано и согласовано в установленном порядке.

Композитная люлька не заменяет изолирующее звено

Композитная люлька уменьшает риск возникновения токопроводящего пути через рабочую платформу и может быть частью системы электрической изоляции подъёмника. Но она не является самостоятельным разрешением на работу с проводами под напряжением.

Необходимо учитывать:

• номинальное напряжение, для которого рассчитан подъёмник;
• расположение изолирующего звена;
• электрическую схему пультов управления;
• конструкцию гидравлических коммуникаций;
• наличие токопроводящих элементов внутри и снаружи люльки;
• результаты электрических испытаний;
• требования руководства по эксплуатации.

Для работы под напряжением должна оцениваться вся система «люлька — стрела — изолирующее звено — шасси», а не только материал рабочей платформы.

Установка подъёмника на рабочей площадке

До начала работы ответственное лицо определяет точное место размещения автомобиля. Площадка должна обеспечивать устойчивость подъёмника при всех предусмотренных положениях стрелы.

Проверяются:

• несущая способность грунта;
• уклон поверхности;
• наличие колодцев, пустот и подземных коммуникаций;
• возможность установки всех выносных опор;
• положение подъёмника относительно проводов;
• траектория движения люльки;
• возможность аварийного опускания;
• отсутствие людей и транспорта в опасной зоне.

Подъёмные сооружения не разрешается устанавливать непосредственно под находящимися под напряжением проводами ВЛ до 35 кВ включительно. На угловых опорах при замене проводов, изоляторов или ремонте арматуры гидроподъёмник нельзя размещать внутри угла, образованного проводами. Перевод стрелы из транспортного положения, установка выносных опор и подготовка подъёмника выполняются машинистом. Привлекать к этим операциям посторонних работников нельзя.

Заземление подъёмника

При работе в открытых распределительных устройствах и в охранной зоне ВЛ без снятия напряжения механизмы и подъёмные сооружения должны заземляться. При этом заземление шасси не отменяет необходимость сохранения электрической изоляции рабочей платформы. Защита работников обеспечивается сочетанием заземления нижней части установки, изолирующего звена, электрозащитных средств и соблюдения технологических расстояний. Схема заземления должна соответствовать руководству по эксплуатации конкретного подъёмника и технологической карте на выполняемую работу.

Соблюдение расстояний до токоведущих частей

При обычных работах рядом с ЛЭП люди и механизмы не должны приближаться к проводам ближе расстояний, установленных правилами для соответствующего класса напряжения. При работе под напряжением рабочая платформа подъёмника с изолирующим звеном может приближаться к токоведущим частям ближе этих расстояний, поскольку такое приближение предусмотрено выбранным методом работы. Однако это исключение относится именно к изолированной рабочей зоне. Ближайшая токопроводящая часть стрелы должна сохранять нормативное расстояние до провода. Это означает, что к линии может приближаться изолированная люлька и участок изолирующего звена, но металлическая часть стрелы не должна входить в установленную опасную зону.

При планировании траектории учитываются:

• прогиб и раскачивание проводов;
• движение люльки под нагрузкой;
• упругая деформация стрелы;
• порывы ветра;
• возможная просадка выносных опор;
• перемещение работника внутри люльки;
• длина инструмента и материалов.

Оценивать расстояние только визуально недостаточно. Положение подъёмника и рабочие границы должны быть определены технологической документацией.

Электрозащитные средства

Комплект СИЗ зависит от применяемого метода и класса напряжения. При работе методом в контакте или в изоляции могут применяться:

• диэлектрические перчатки соответствующего класса;
• хлопчатобумажные перчатки;
• защитные кожаные перчатки поверх диэлектрических;
• диэлектрические рукава;
• изолирующий инструмент;
• изолирующие покрытия и накладки;
• защитная каска;
• защитный экран для лица;
• одежда с длинными застёгнутыми рукавами;
• страховочная или удерживающая привязь.

Защитные кожаные перчатки обязательны для предотвращения механического повреждения диэлектрических перчаток. При работе методом в изоляции манжеты перчаток должны перекрывать диэлектрические рукава так, чтобы не оставалось открытого участка руки. Запрещается использовать металлические рулетки, напильники, ножовки и другие инструменты, не предназначенные для РПН. Нельзя работать в одежде с короткими или засученными рукавами.

Установка защитных накладок

Изолирующие накладки устанавливаются не только на провод, с которым проводится работа, но и на соседние токоведущие и заземлённые элементы, к которым работник или инструмент могут случайно приблизиться. Монтаж защитных покрытий начинают с ближайших к работнику частей. Снимают их в обратной последовательности.

Перед началом операции необходимо проверить:

• соответствие накладок классу напряжения;
• отсутствие проколов, трещин и загрязнений;
• надёжность фиксации;
• невозможность смещения под воздействием ветра или инструмента.

Наличие изолирующего звена подъёмника не позволяет отказаться от защитных накладок, если они предусмотрены технологией выбранного метода.

Работа в люльке

Во время выполнения операции работники должны стоять на дне люльки и быть закреплены за предусмотренную производителем точку страховочной или удерживающей привязью.

Запрещается:

• вставать на ограждение, ящики или подставки;
• использовать в люльке лестницы;
• перегибаться через ограждение;
• превышать грузоподъёмность;
• перемещать шасси с людьми в поднятой люльке;
• поднимать или опускать люльку с незакрытым входом;
• сбрасывать инструмент и материалы;
• самовольно переходить из люльки на опору;
• касаться одновременно частей с разными электрическими потенциалами;
• передавать инструмент работнику, находящемуся вне изолированной рабочей зоны, способом, не предусмотренным технологией.

Между работниками в люльке и оператором должна сохраняться зрительная или устойчивая двусторонняя связь. При отсутствии прямой видимости назначается отдельный член бригады, передающий команды.

Контроль токопроводящих предметов

В люльке не должно находиться лишних металлических предметов. Инструменты и материалы размещаются так, чтобы исключить их выпадение, смещение или случайное перекрытие изолирующего промежутка.

Особое внимание необходимо уделять: длинномерному инструменту, металлическим проводам и тросам, переносным светильникам, измерительным приборам, кабелям связи, элементам спецодежды, незакреплённым деталям арматуры.

Поднимать материалы следует только предусмотренным технологией способом. Применение металлических канатов или приспособлений, способных создать токопроводящий путь между люлькой и землёй, не допускается.

Погодные ограничения

Работы под напряжением на ВЛ прекращаются при условиях, способных нарушить изоляцию, устойчивость подъёмника или визуальный контроль при грозе, сильном дожде, снегопаде, тумане, снижении видимости, обледенении проводов и опор, ветре, затрудняющем управление люлькой, недостаточном освещении, других факторах, указанных в технологической карте. Выполнение работ под напряжением также запрещается при отсутствии или неисправности технических средств и электрозащитных средств, при аварийном отключении линии действием защиты или при обнаружении повреждения, которое невозможно устранить без нарушения утверждённой технологии.

Когда работа должна быть немедленно прекращена

Подъём и операции в люльке необходимо остановить при:

• нарушении связи с оператором;
• отказе пульта управления;
• повреждении изолирующего звена;
• загрязнении или увлажнении изоляции;
• просадке выносной опоры;
• появлении посторонних в опасной зоне;
• приближении металлической части стрелы к проводу;
• изменении погодных условий;
• обнаружении повреждения электрозащитных средств;
• срабатывании защиты линии;
• возникновении электрической дуги или признаков пробоя изоляции.

Работа может быть возобновлена только после устранения причины остановки, повторной проверки оборудования и получения разрешения производителя или ответственного руководителя работ.

Действия при электрическом контакте

Если стрела, люлька или другая часть подъёмника соприкоснулась с токоведущей частью либо возник электрический разряд, машина может оказаться под напряжением.

В такой ситуации:

1. Оператор предупреждает окружающих об опасности.
2. Посторонние не должны приближаться к машине или касаться её.
3. При сохранении управления оператор принимает меры к разрыву контакта и отводу подвижной части от провода.
4. Работникам запрещается спускаться с подъёмника или подниматься на него до снятия напряжения.
5. Дальнейшие действия выполняются по аварийному плану и указаниям оперативного персонала.

Прикасаться одновременно к корпусу машины и земле опасно из-за возможной разности потенциалов.

Заключение

Работа с автогидроподъёмника на действующей ЛЭП — это не обычная высотная операция, а специальная электротехническая технология. Безопасность обеспечивается не одним устройством или средством защиты, а всей системой: подготовкой персонала, нарядом-допуском, технологической картой, правильным выбором метода РПН, исправным изолирующим подъёмником и постоянным контролем действий бригады.

Композитная люлька и изолирующее звено расширяют возможности энергетических предприятий и позволяют выполнять часть работ без отключения потребителей. Однако применять такую технику можно только в пределах установленного класса напряжения, в соответствии с эксплуатационной документацией и утверждённой технологией работ.

* Материал носит информационный характер. Конкретные условия РПН определяются действующими правилами охраны труда, технологической картой, нарядом-допуском и руководством по эксплуатации используемого автогидроподъёмника.
