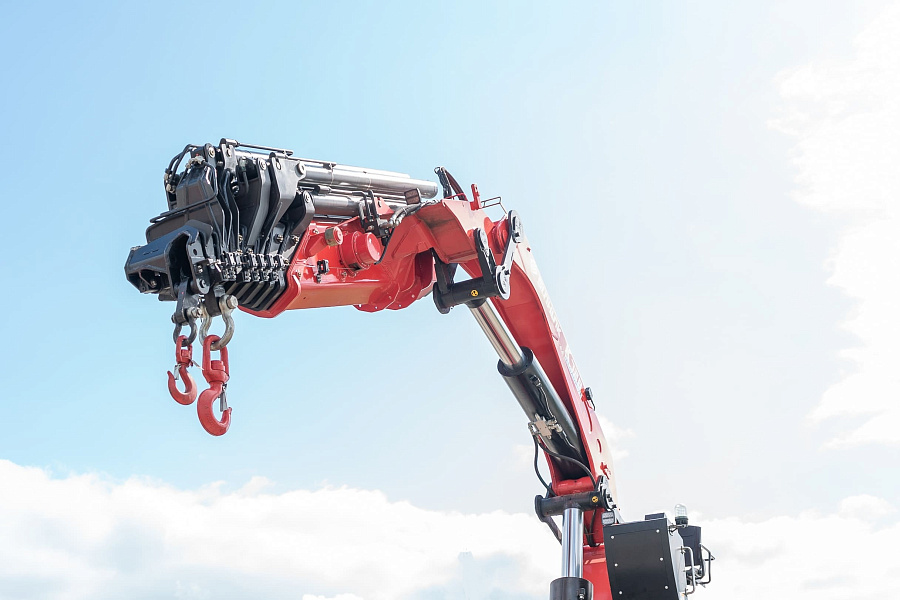

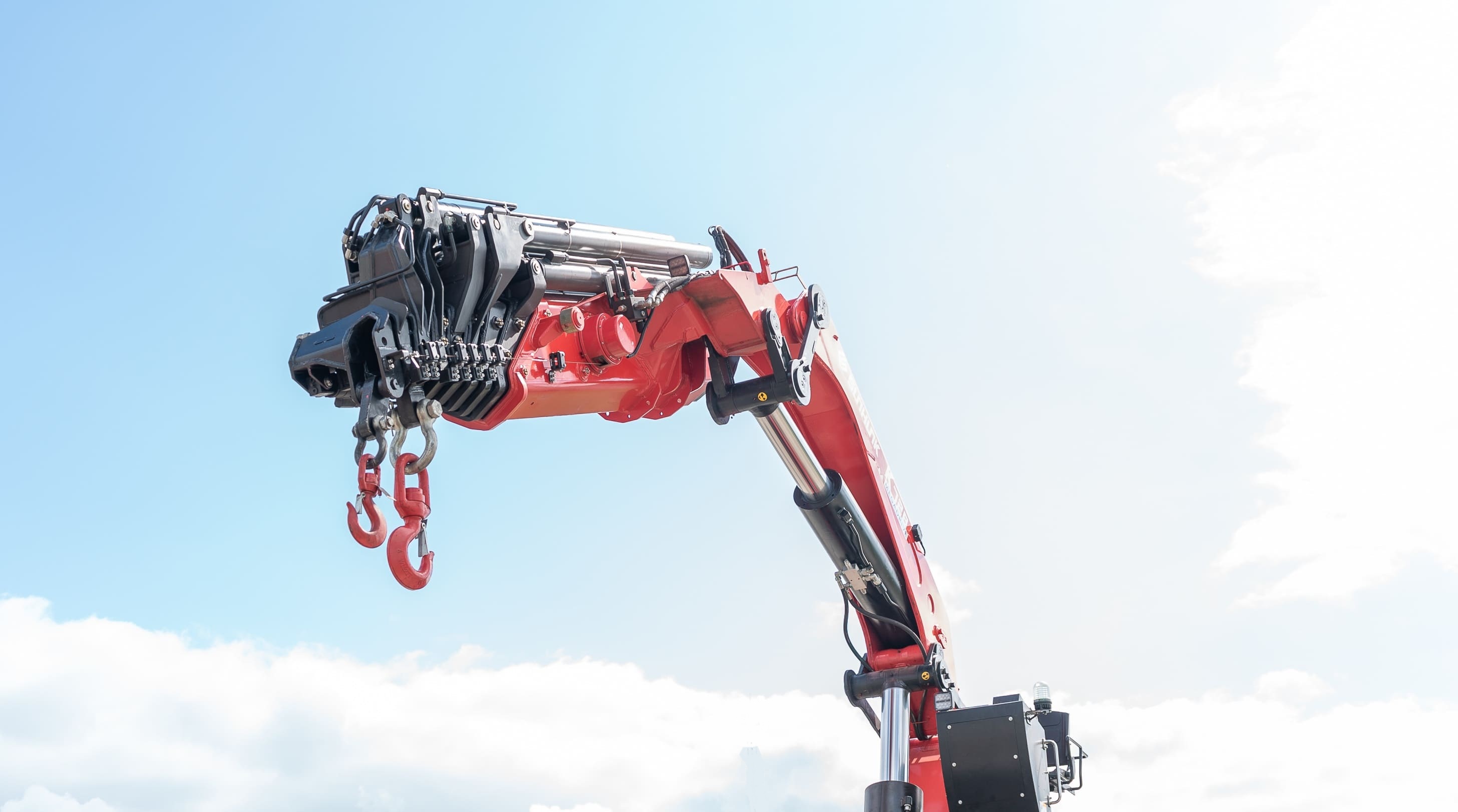

Как подтвердить исправность КМУ: обязательные проверки и документация

Краново-манипуляторные установки (КМУ) относятся к подъемным сооружениям повышенной опасности. От их технического состояния напрямую зависит безопасность персонала, сохранность груза и бесперебойная работа техники. Именно поэтому для КМУ предусмотрены обязательные процедуры оценки качества, технического освидетельствования и контроля соответствия требованиям нормативных документов.

Почему техническое освидетельствование крана-манипулятора обязательно

Во время эксплуатации КМУ испытывает постоянные динамические нагрузки: подъем и перемещение грузов, работу стрелы на вылете, воздействие вибраций, перепады температур и работу гидравлической системы. Со временем это приводит к износу металлоконструкций, гидроцилиндров, соединений и элементов безопасности.

Техническое освидетельствование позволяет:

• выявить скрытые дефекты;
• проверить исправность механизмов и систем безопасности;
• подтвердить возможность дальнейшей эксплуатации;
• снизить риск аварий и повреждения техники;
• выполнить требования Ростехнадзора и трудового законодательства.

Эксплуатация неисправной КМУ может привести не только к простою техники, но и к серьезным штрафам, авариям и несчастным случаям.

Какие нормативные акты регулируют эксплуатацию КМУ

Основным документом, регулирующим требования к подъемным сооружениям в России, являются:

• ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения»;
• Федеральный закон №116-ФЗ «О промышленной безопасности опасных производственных объектов»;
• Технический регламент ТР ТС 010/2011 «О безопасности машин и оборудования»;
• эксплуатационная документация производителя КМУ;
• ГОСТы и отраслевые стандарты, касающиеся сварных соединений, металлоконструкций и гидравлических систем.

Если КМУ зарегистрирована как подъемное сооружение на опасном производственном объекте, требования к контролю и освидетельствованию становятся особенно строгими.

Виды технического освидетельствования крана-манипулятора

Для краново-манипуляторных установок предусмотрено несколько видов проверок.

Первичное освидетельствование

Проводится перед вводом новой техники в эксплуатацию либо после монтажа КМУ на шасси. Проверяется:

• правильность установки;
• работа гидравлики;
• функционирование приборов безопасности;
• соответствие паспортным данным;
• устойчивость автомобиля с выдвинутыми опорами.

Периодическое освидетельствование

Выполняется в процессе эксплуатации через установленные интервалы времени согласно требованиям производителя и нормативной документации.

Во время проверки оцениваются состояние стрелы, сварные соединения, работа гидроцилиндров, герметичность гидросистемы, исправность ограничителей нагрузки, работа аутригеров, наличие трещин, деформаций и люфтов.

Внеочередное освидетельствование

Проводится после аварий, перегрузки установки, капитального ремонта, замены металлоконструкций, длительного простоя, реконструкции или модернизации КМУ.

Что входит в оценку качества КМУ

Оценка технического состояния КМУ включает не только визуальный осмотр, но и полноценную диагностику оборудования.

Обычно специалисты проверяют:

• металлоконструкцию стрелы;
• состояние сварных швов;
• гидравлическую систему;
• давление в гидросистеме;
• состояние рукавов высокого давления;
• крепление КМУ к раме шасси;
• исправность электрооборудования;
• корректность работы ограничителя грузового момента;
• работу аварийных систем остановки.

Дополнительно могут выполняться нагрузочные испытания с контрольным грузом.

Кто имеет право проводить освидетельствование

Техническое освидетельствование должны выполнять специалисты, имеющие соответствующую квалификацию и допуски. Для опасных производственных объектов работы проводят организации, имеющие право на выполнение экспертизы и диагностики подъемных сооружений.

Также обязательным является ведение паспорта КМУ, фиксация результатов проверок, оформление актов и протоколов испытаний, соблюдение графиков технического обслуживания.

Документация, подтверждающая исправность КМУ для эксплуатации

1. Паспорт КМУ

Основной документ на установку, содержащий: заводские характеристики, серийный номер, грузовысотные характеристики, сведения о производителе, отметки о ремонтах и освидетельствованиях. Без паспорта эксплуатация КМУ запрещена.

2. Руководство по эксплуатации

Документ производителя с требованиями по безопасной работе, техническому обслуживанию, периодичности проверок, допустимым нагрузкам, условиям эксплуатации.

3. Акт ввода в эксплуатацию

Подтверждает, что КМУ смонтирована и готова к работе после установки на шасси или после капитального ремонта. Документы по техническому состоянию

4. Акт технического освидетельствования

Подтверждает исправность КМУ после проверки специалистами. В акте фиксируются: результаты осмотра, состояние металлоконструкций, работа гидросистемы, исправность приборов безопасности, допуск к дальнейшей эксплуатации.

5. Протокол нагрузочных испытаний

Подтверждает, что КМУ выдерживает нормативные нагрузки. Испытания обычно включают статические испытания, динамические испытания, проверку устойчивости, проверку работы ограничителей нагрузки.

6. Журнал технического обслуживания и ремонта

В журнале отражаются проведенные ТО, замена деталей, ремонт гидравлики, диагностика, устранение неисправностей.

7. Записи о проверке приборов безопасности

Подтверждают исправность ограничителя грузового момента, концевых выключателей, аварийной остановки, датчиков опор и перегрузки. Документы по промышленной безопасности

8. Экспертиза промышленной безопасности (при необходимости)

Требуется в случаях, предусмотренных законодательством, например, после окончания срока службы, после серьезного ремонта, при отсутствии документации производителя.

9. Документы о регистрации в Ростехнадзоре

Если КМУ относится к подъемным сооружениям, подлежащим регистрации на опасном производственном объекте.

10. Приказ о назначении ответственных лиц

На предприятии должны быть назначены ответственный за безопасную эксплуатацию и ответственный за содержание КМУ в исправном состоянии. Документы на персонал.

11. Удостоверение оператора КМУ

Подтверждает право управления и работы с установкой.

12. Протокол проверки знаний по охране труда и промышленной безопасности

Подтверждает прохождение обучения и аттестации персонала.

13. Дополнительные документы

В зависимости от условий эксплуатации также могут потребоваться сертификат или декларация соответствия ТР ТС 010/2011, документы на монтаж КМУ на шасси, акты дефектоскопии сварных соединений, диагностические карты, карта смазки и регламент ТО.

Почему важно соблюдать регламент производителя

Каждая КМУ имеет собственные ограничения по грузоподъемности, вылету стрелы и режимам работы. Нарушение регламента эксплуатации приводит к ускоренному износу и снижению ресурса оборудования. Регулярное техническое обслуживание и своевременное освидетельствование позволяют: продлить срок службы КМУ, сократить внеплановые ремонты, снизить расходы на восстановление техники, избежать простоев, обеспечить безопасность персонала.
